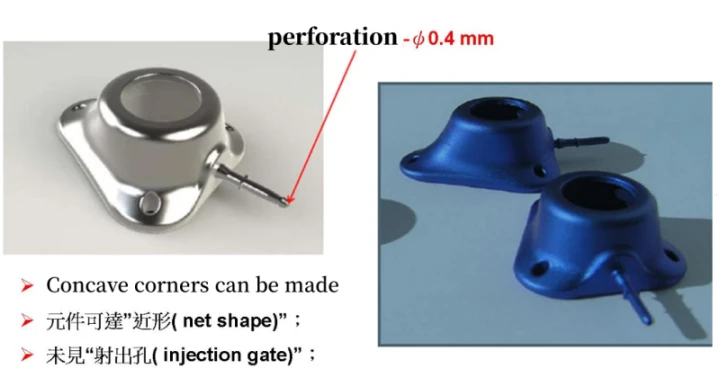

TI-6A1-4V دھات انجیکشن مولڈنگ MIM حصے

TI6AL4V کھوٹ انجیکشن مولڈنگ کا طریقہ براہ راست ٹائٹینیم کھوٹ حصوں کو حتمی شکل اور کم قیمت پر اعلی جہتی درستگی کے ساتھ تیار کرسکتا ہے ، جس سے اس مواد کو وسیع پیمانے پر استعمال کیا جاسکتا ہے۔

موجودہ ایجاد ٹائٹینیم کھوٹ پریفورمز کو تیار کرنے کے لئے پاؤڈر انجیکشن مولڈنگ ٹکنالوجی کا استعمال کرتی ہے ، اور پھر اس میں تضاد اور sintering کے ذریعے ٹائٹینیم مصر کو تیار کرتا ہے۔

مخصوص عمل یہ ہے:

1. منتخب کردہ TI6AL4V پاؤڈر اور ایس کے 160 اوپن ربڑ مکسنگ مشین پر 1.5 سے 2 گھنٹے کے لئے تناسب میں تیار کردہ بائنڈر کو ملا دیں ، اور پھر PSJ32 پر دانے دار ایکسٹروڈر کو مزید یکسانیت کے ل feed فیڈ بنانے کے لئے ، پاؤڈر لوڈنگ 68 سے 72 vol ہے۔

2. دانے کے بعد ، انجیکشن مولڈنگ 120 ڈگری سے 140 ڈگری کے انجکشن کے درجہ حرارت پر اور مطلوبہ شکل کے ٹائٹینیم کھوٹ پریفورم حاصل کرنے کے لئے 70MPA سے 90MPA سے انجکشن دباؤ پر انجام دیا جاتا ہے۔

3۔ پھر مطلق ایتھنول اور ٹرائکلوریتھیلین کے مخلوط سالوینٹ میں سالوینٹ کی کمی کا مظاہرہ کریں جس کا حجم تناسب =1.5 ~ 2: 7.5 ~ 8 50 ڈگری ~ 80 ڈگری پر 1 ~ 3 گھنٹے کے لئے ہے ، اور 30 ​​~ 60 ڈگری کے درمیان درجہ حرارت 60 ڈگری کے درمیان درجہ حرارت میں 60 ڈگری اور 600 ڈگری کے درمیان خشک ہے۔

4. ڈینسر TI6AL4V مصر حاصل کرنے کے لئے 2 سے 4 گھنٹوں کے لئے ویکیوم سینٹرنگ کے لئے 1230 ڈگری تک 1230 ڈگری تک 10-3pa کی ویکیوم سائنٹرنگ فرنس میں گرنے والے بلٹ کو رکھیں۔ سینٹرڈ بلٹ کو 920 ڈگری پر 950 ڈگری اور 100 سے 140MPA پر گرم کریں۔ مستحکم دباؤ کے علاج کے بعد 2 سے 4 گھنٹوں تک ، اس کے بعد 1 سے 2 گھنٹوں کے لئے 720 ڈگری تک 720 ڈگری تک 760 ڈگری تک انیلنگ کے بعد ، اچھی جامع مکینیکل خصوصیات کے حامل TI6AL4V حصے اور ± 0.2 ٪ تک کی درستگی حاصل کی جاسکتی ہے۔

ژونگوی پریسجن اور یونیورسٹی ریسرچ لیبارٹری کے ذریعہ منتخب کردہ TI6AL4V پاؤڈر ایک پاؤڈر ہے جس کا تناسب ہائیڈروجنیٹڈ - ڈیہائڈروجنیٹڈ TI6AL4V: گیس ایٹمائزڈ TI6AL4V 1: 9 وزن کی فیصد میں ہے۔

TI6AL4V پاؤڈر کا ذرہ سائز 25 ~ 80μm ہے۔

زونگوی پریسجن اور یونیورسٹی ریسرچ لیبارٹری کے ذریعہ تیار کردہ بائنڈر 60 سے 65 ٪ ترمیم شدہ پیرافن (پی ڈبلیو) ، 12 سے 16 ٪ کم کثافت والی پولیٹین (ایل ڈی پی ای) ، اور 8 سے 12 ٪ پولی پروپلین (پی پی) پر مشتمل ہے۔ ، ایک ملٹی - پولیمر جزو چپکنے والی 10 {- 15 ٪ 15 ٪ پولیٹیلین گلائکول 20000 (PEG20000) اور 0-5 ٪ اسٹیرک ایسڈ (SA) پر مشتمل ہے ، جن میں ترمیم شدہ پیرافین (PW)-کم عمر پولیٹین سسٹم ، کم ڈینسی پولیٹین سسٹم ، کم ڈینسی پولیٹین سسٹم ، جن میں ترمیم شدہ پیرافین (پی ڈبلیو) پولیٹیلین گلائکول 20000 (پی ای جی 20000) کو پلاسٹائزر کے طور پر استعمال کیا جاتا ہے ، اور اسٹیرک ایسڈ (SA) کو سرفیکٹنٹ کے طور پر استعمال کیا جاتا ہے۔

ژونگوی پریسجن اور یونیورسٹی ریسرچ لیبارٹری کا فائدہ یہ ہے کہ TI6AL4V حصوں کی مکینیکل خصوصیات روایتی پاؤڈر میٹالرجی (ٹینسائل طاقت 1020MPA-1060MPA ، پیداوار کی طاقت 880MPA-970MPA) کی سطح پر پہنچ چکی ہیں۔ حصوں میں اعلی جہتی درستگی ہوتی ہے۔

کینہوانگڈو ژونگوی پریسین پریسین پرزے کمپنی ، لمیٹڈ بنیادی طور پر مختلف ٹائٹینیم کھوٹ ، تانبے -} پر مبنی ، آئرن - پر مبنی ، سٹینلیس سٹیل - پر مبنی پریسڈ پاؤڈر میٹالورجی مصنوعات اور مختلف انجیکشن مولڈڈ پاؤڈر میٹالورگی مصنوعات تیار کرتی ہے۔ کمپنی کے پاس 60 سے زیادہ اہم پیداواری سامان اور 20 سے زیادہ مکمل طور پر خودکار پاؤڈر میٹالرجی رولنگ ملوں کے پاس 6 ٹن سے 630 ٹن تک ہے۔ پاؤڈر میٹالرجی انجیکشن مولڈنگ پروڈکشن لائنوں کے دو سیٹ اعلی درجے کی sintering اور انحطاطی انٹیگریٹڈ ویکیوم بھٹیوں سے لیس ہیں۔ کمپنی کے پاس فیکٹری کے پاؤڈر میٹالرجی حصوں کے حرارت کے علاج کے معیار کو یقینی بنانے کے لئے گرمی کے علاج معالجے کی ایک معاون ورکشاپ ہے۔ اس میں مکمل طور پر خود کار طریقے سے ویکیوم بھٹی ، میش بیلٹ بھٹیوں ، کاربرائزنگ بھٹیوں ، اعلی - تعدد بھٹیوں اور دیگر سامان موجود ہیں تاکہ یہ یقینی بنایا جاسکے کہ یہ صارفین کو مختلف اعلی -} طاقت پاؤڈر میٹالرجی ساختی حصوں کے ساتھ فراہم کرسکتا ہے۔

کمپنی کی مصنوعات کو ٹیکسٹائل مشینری ، پاور ٹولز ، انجن کے پرزے ، آٹوموبائل اور موٹرسائیکل پارٹس ، گھریلو ایپلائینسز ، ہارڈ ویئر ٹولز ، ووڈ ورکنگ مشینری ، پرنٹنگ مشینری اور دیگر صنعتوں میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ مصنوعات جاپان ، ریاستہائے متحدہ ، جرمنی ، برطانیہ اور دیگر ممالک کو برآمد کی جاتی ہیں
